Branchement relais de bougies de préchauffage
Bonjour,
je recherche un schéma du câblage moteur d'un Discovery 300 dti de 1996 ou à minima le schéma de branchement du relais de préchauffage naturellement j'ai
-une alim fil marron (+ Batt)
- un fil allant aux bougies (fil jaune)
- 3 fils noirs et 1 noir filet jaune dont je ne connais pas le branchement
c'est pour monter ce moteur dans un 90
Merci d'avance
je recherche un schéma du câblage moteur d'un Discovery 300 dti de 1996 ou à minima le schéma de branchement du relais de préchauffage naturellement j'ai
-une alim fil marron (+ Batt)
- un fil allant aux bougies (fil jaune)
- 3 fils noirs et 1 noir filet jaune dont je ne connais pas le branchement
c'est pour monter ce moteur dans un 90
Merci d'avance
- nanard833
- Habitué
- Messages : 3989
- Enregistré le : 10/10/2009 20:18
- Localisation : disco 300TDI 431000 bornes
Re: Branchement relais de bougies de préchauffage
Salut,

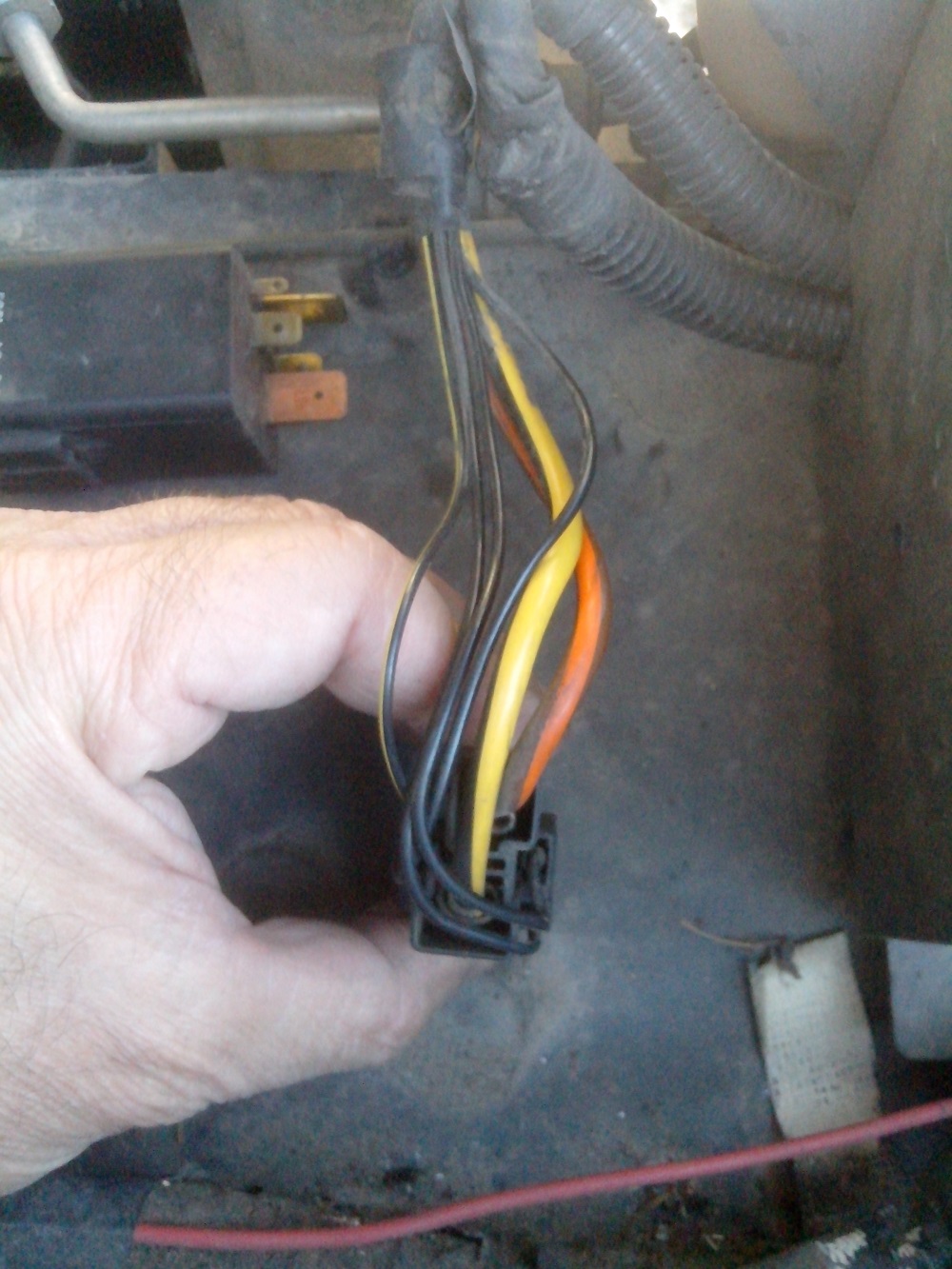

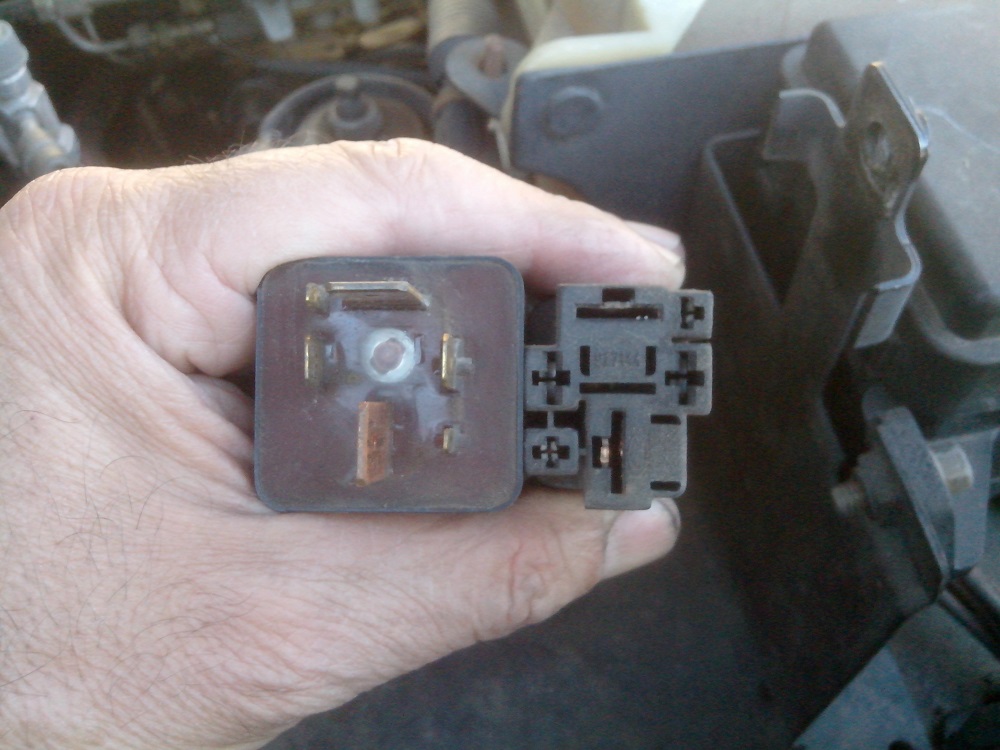

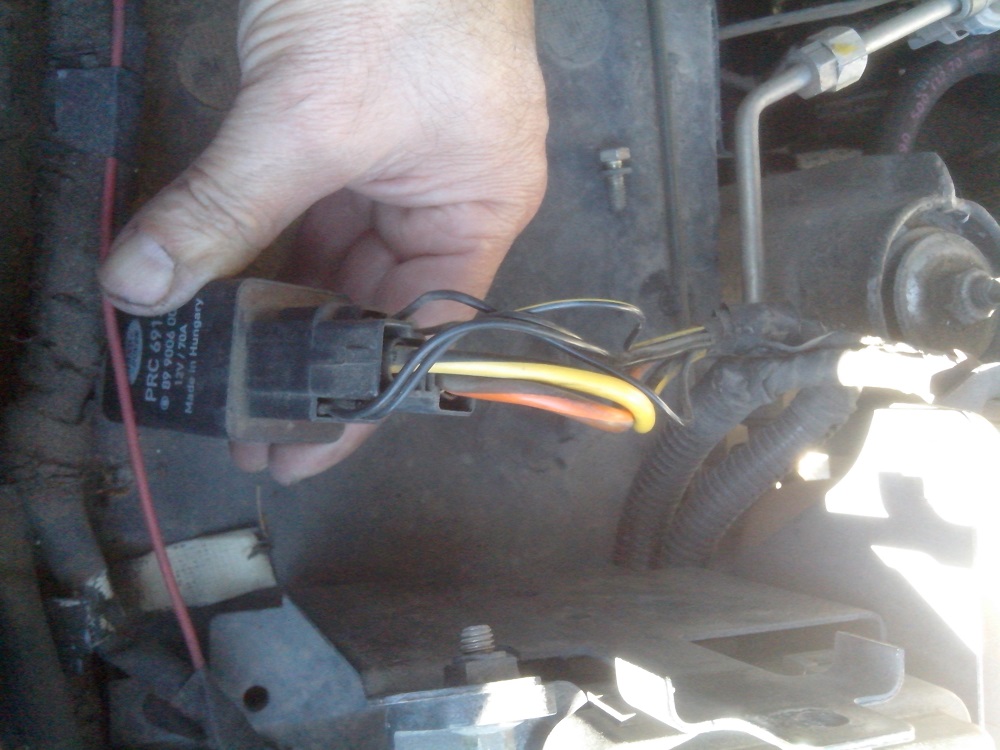

voici quelques photos du relais et des fils connectés si ça peut te dépanner
voici quelques photos du relais et des fils connectés si ça peut te dépanner
Gratter la botte ne soulage guère quand ça démange à l'intérieur (proverbe chinois)
- tinkerland
- Habitué
- Messages : 214
- Enregistré le : 05/07/2006 14:21
- Localisation : 78 Chapet
- Contact :
Re: Branchement relais de bougies de préchauffage
Merci mais j'ai le câblage moteur et le relais ce que je cherche c'est à quoi sont reliés les 3 fils noirs et le fil noir filet jaune
- tinkerland
- Habitué
- Messages : 214
- Enregistré le : 05/07/2006 14:21
- Localisation : 78 Chapet
- Contact :
Re: Branchement relais de bougies de préchauffage
Merci mais j'ai le câblage moteur et le relais ce que je cherche c'est à quoi sont reliés les 3 fils noirs et le fil noir filet jaune
- nanard833
- Habitué
- Messages : 3989
- Enregistré le : 10/10/2009 20:18
- Localisation : disco 300TDI 431000 bornes
Re: Branchement relais de bougies de préchauffage
le noir/jaune petit Ø est relié au voyant de préchauffage
quand aux 3 fils noir, cela pourrait correspondre à plusieurs masses connectées à la borne 86 mais représenté sur le schéma par un seul trait...
je vais voir ce qu'il y a à "ground distribution S112"
voilà: les trois fils noir (B) vont pour l'un à une sonde à oxygène et les 2 autres au module ECM
n'ayant rien de tout ça sur mon disco, ils doivent être reliés à la masse.
A+
quand aux 3 fils noir, cela pourrait correspondre à plusieurs masses connectées à la borne 86 mais représenté sur le schéma par un seul trait...
je vais voir ce qu'il y a à "ground distribution S112"
voilà: les trois fils noir (B) vont pour l'un à une sonde à oxygène et les 2 autres au module ECM
n'ayant rien de tout ça sur mon disco, ils doivent être reliés à la masse.
A+
Gratter la botte ne soulage guère quand ça démange à l'intérieur (proverbe chinois)
- tinkerland
- Habitué
- Messages : 214
- Enregistré le : 05/07/2006 14:21
- Localisation : 78 Chapet
- Contact :
Re: Branchement relais de bougies de préchauffage
Merci pour ces renseignement je vais essayer de me dépatouiller de ces 3 fils noirs !
- tinkerland
- Habitué
- Messages : 214
- Enregistré le : 05/07/2006 14:21
- Localisation : 78 Chapet
- Contact :
Re: Branchement relais de bougies de préchauffage
Merci pour ces renseignements je vais essayer de me dépatouiller de ces 3 fils noirs !
