Re: DISCO 300TDI 1996 - Boitier direction fuyard

Message non lu par nanard833 »

Salut,

plus de fuites au boitier :mrgreen:
Avant
Avant
Aprés
Aprés
A+
Gratter la botte ne soulage guère quand ça démange à l'intérieur (proverbe chinois)
Avatar du membre
nanard833
Habitué
Messages : 3784
Enregistré le : 10/10/2009 20:18
Localisation : disco 300TDI 412000 bornes

Re: DISCO 300TDI 1996 - Boitier direction fuyard

Message non lu par nanard833 »

Salut,

avant le CT je remplace les spi et autre cache poussière côté bielle pendante.

Polissage de l'arbre de sortie qui présentait un petit défaut et un état de surface un peu oxydé, le tout sans dépose du boitier avec un outil maison monté sur une perceuse.
petit défaut entre les zones de contact des 2 spi + oxydation
petit défaut entre les zones de contact des 2 spi + oxydation

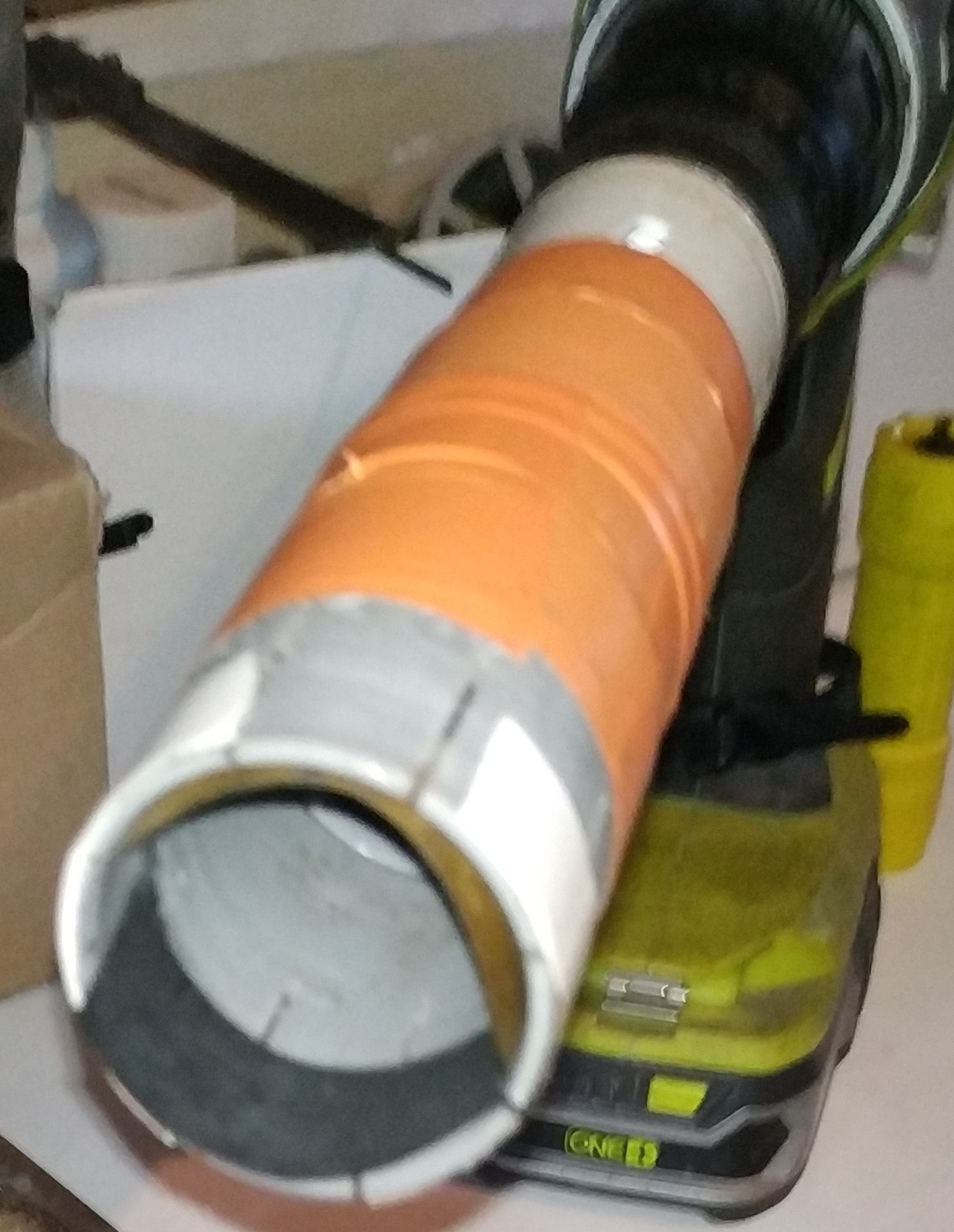

l'outil qui permet de polir l'arbre (manchon PVC de 32 fendu avec ses bandes de papier carrosier passées dans 2 des fentes et scotchées à l'extèrieur
l'outil qui permet de polir l'arbre (manchon PVC de 32 fendu avec ses bandes de papier carrosier passées dans 2 des fentes et scotchées à l'extèrieur

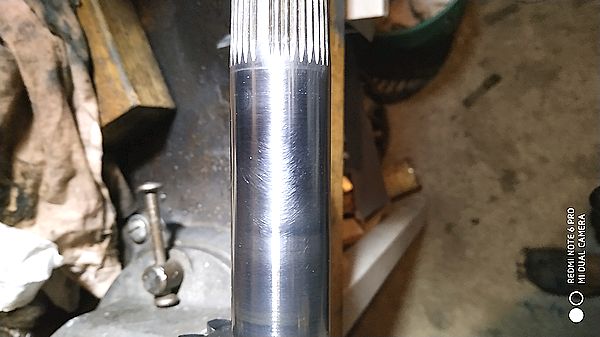

état de surface aprés un premier polissage au 600
état de surface aprés un premier polissage au 600
A+
Gratter la botte ne soulage guère quand ça démange à l'intérieur (proverbe chinois)
Avatar du membre
The Pater
Modérateur
Messages : 12254
Enregistré le : 25/08/2004 8:19
Localisation : 06°27'46"E 45°50'29"N

Re: DISCO 300TDI 1996 - Boitier direction fuyard

Message non lu par The Pater »

Pas mal ce système D.

A+
Ingénieur :
Personne faisant un travail divinatoire de précision basé sur des informations peu fiables données par des personnes peu qualifiées, voire ignorantes.
=>, magicien, devin, sorcier
Avatar du membre
nanard833
Habitué
Messages : 3784
Enregistré le : 10/10/2009 20:18
Localisation : disco 300TDI 412000 bornes

Re: DISCO 300TDI 1996 - Boitier direction fuyard

Message non lu par nanard833 »

Salut,
la suite
état de surface aprés deuxième passage
état de surface aprés deuxième passage
repose du premier joint, le bleu, lèvre intérieure tournée vers l'intérieur du boitier.
repose du premier joint, le bleu, lèvre intérieure tournée vers l'intérieur du boitier.
repose du deuxième joint dont la lèvre est tournée par l'extérieur et comporte une rondelle intégrée qui vient en contact avec le joint bleu. Repose du circlip dans sa gorge.
repose du deuxième joint dont la lèvre est tournée par l'extérieur et comporte une rondelle intégrée qui vient en contact avec le joint bleu. Repose du circlip dans sa gorge.
repose du pare poussière/boue
repose du pare poussière/boue
Gratter la botte ne soulage guère quand ça démange à l'intérieur (proverbe chinois)
Avatar du membre
nanard833
Habitué
Messages : 3784
Enregistré le : 10/10/2009 20:18
Localisation : disco 300TDI 412000 bornes

Re: DISCO 300TDI 1996 - Boitier direction fuyard

Message non lu par nanard833 »

Bon, aprés essai ça pisse à nouveau, probablement l'étanchéité du piston qui laisse passer la pression vers le spi d'arbre de la bielle pendante :(

donc dépose du boitier pour remplacement de tous les joints internes et contrôle des états de surfaces.

a+
Gratter la botte ne soulage guère quand ça démange à l'intérieur (proverbe chinois)
Avatar du membre
nanard833
Habitué
Messages : 3784
Enregistré le : 10/10/2009 20:18
Localisation : disco 300TDI 412000 bornes

Re: DISCO 300TDI 1996 - Boitier direction fuyard

Message non lu par nanard833 »

Salut,

bonne nouvelle, j'ai réparé mon boitier :mrgreen:

ATTENTION !!! Cette opération ne doit être pratiquée que pour un dépannage d'urgence, et le véhicule sera ensuite confié au professionnel le plus proche dans les plus brefs délais. Un réglage incorrect des organes de direction peut avoir de graves conséquences. Les manipulations décrites ci-dessous ne doivent être effectuées que par des personnes ayant les connaissances mécaniques & l'équipement requis, nous déclinons toute responsabilité quand à l’utilisation que vous ferez des informations livrées ci-dessous.
état de l'arbre: pas terrible
état de l'arbre: pas terrible
recharge par point de soudure mais apparition de 2 coup d'arc qui creusent l'arbre
recharge par point de soudure mais apparition de 2 coup d'arc qui creusent l'arbre
recharge des deux coups d'arcs on peut voir l'emplacement du premier point aprés limage et toilage fin
recharge des deux coups d'arcs on peut voir l'emplacement du premier point aprés limage et toilage fin
arbre réparé
arbre réparé
j'ai fait pareil tout autour de l'arbre, il était bien piqué: points de soudure, limage, et toilage successifs au papier de carrossier grain 180 puis 600 et 1200
j'ai fait pareil tout autour de l'arbre, il était bien piqué: points de soudure, limage, et toilage successifs au papier de carrossier grain 180 puis 600 et 1200
A+
Modifié en dernier par nanard833 le 03/10/2019 22:36, modifié 3 fois.
Gratter la botte ne soulage guère quand ça démange à l'intérieur (proverbe chinois)
Avatar du membre
nanard833
Habitué
Messages : 3784
Enregistré le : 10/10/2009 20:18
Localisation : disco 300TDI 412000 bornes

Re: DISCO 300TDI 1996 - Boitier direction fuyard

Message non lu par nanard833 »

le joint bleu récemment remplacé….apparemment il est en parfait état. la logique veut qu'il ne soit pas en cause...
le joint bleu récemment remplacé….apparemment il est en parfait état. la logique veut qu'il ne soit pas en cause...
pas convaincus ?
pas convaincus ?
une autre vue des défauts constatés sur l'arbre
une autre vue des défauts constatés sur l'arbre
encore une
encore une

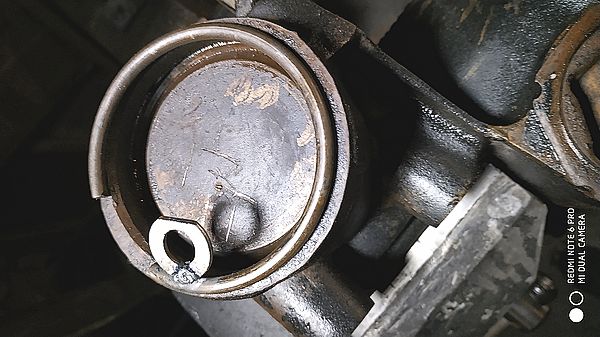

une astuce pour dégager le gros circlip….du couvercle donnant accès au piston d'assistance
une astuce pour dégager le gros circlip….du couvercle donnant accès au piston d'assistance
aprés extraction du circlip, le couvercle vient facilement avec son joint circulaire de section "carrée" (pas torique)
aprés extraction du circlip, le couvercle vient facilement avec son joint circulaire de section "carrée" (pas torique)
vissage d'un bout de vis
vissage d'un bout de vis
extraction du piston avec son segment en teflon sous lequel se trouve un joint torique en fond de gorge (les deux sont monté en superposition) Le problème d'étanchéité tient pour partie à l'état de ces deux joints usé et durcis mais aussi à l'état du cylindre qui présentait des piqûres.
extraction du piston avec son segment en teflon sous lequel se trouve un joint torique en fond de gorge (les deux sont monté en superposition) Le problème d'étanchéité tient pour partie à l'état de ces deux joints usé et durcis mais aussi à l'état du cylindre qui présentait des piqûres.
Gratter la botte ne soulage guère quand ça démange à l'intérieur (proverbe chinois)
Avatar du membre
nanard833
Habitué
Messages : 3784
Enregistré le : 10/10/2009 20:18
Localisation : disco 300TDI 412000 bornes

Re: DISCO 300TDI 1996 - Boitier direction fuyard

Message non lu par nanard833 »

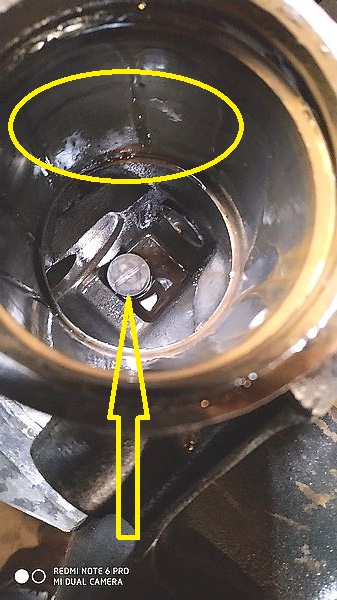

la pastille de réglage du couple de l'arbre d'entrée tombée au fond et les piqûres du cylindre
la pastille de réglage du couple de l'arbre d'entrée tombée au fond et les piqûres du cylindre

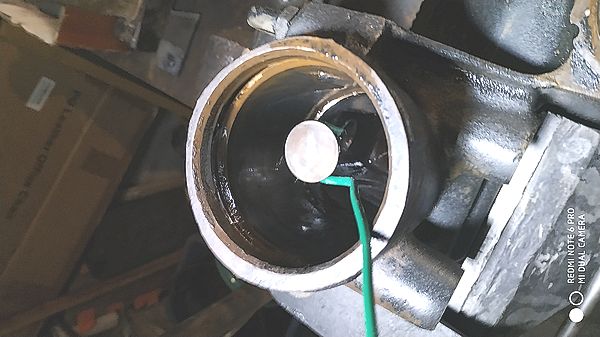

extraction de la chose….
extraction de la chose….
le cylindre bien déglacé, papier carrossier grain 180==>600 (photo)==>1200 (pas de photo)
le cylindre bien déglacé, papier carrossier grain 180==>600 (photo)==>1200 (pas de photo)

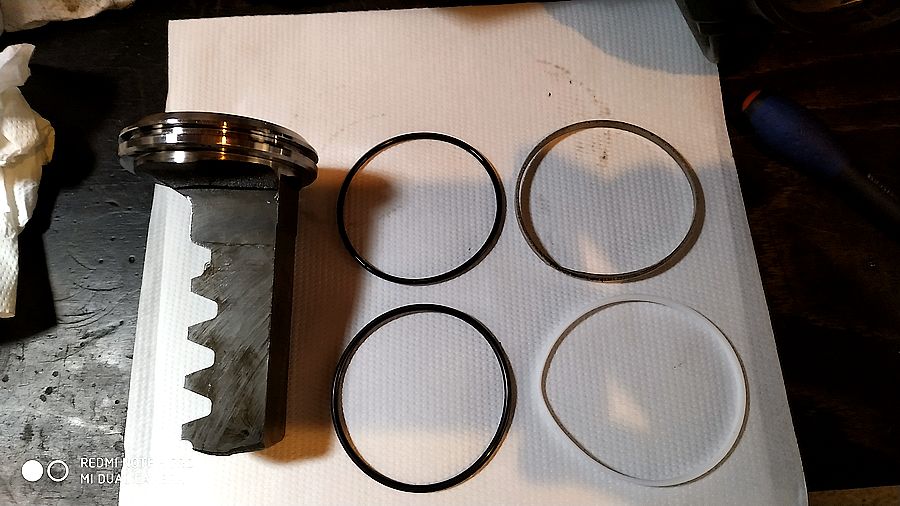

le piston crémaillère avec ses joints usés en haut et les joints neuf en bas
le piston crémaillère avec ses joints usés en haut et les joints neuf en bas
les joints neufs en place dans la gorge du piston joint torique au fond.
les joints neufs en place dans la gorge du piston joint torique au fond.
ordre et sens de montage des joints d'arbre de sortie avec le circlip.
ordre et sens de montage des joints d'arbre de sortie avec le circlip.
en place dans le boitier
en place dans le boitier
Gratter la botte ne soulage guère quand ça démange à l'intérieur (proverbe chinois)
Avatar du membre
nanard833
Habitué
Messages : 3784
Enregistré le : 10/10/2009 20:18
Localisation : disco 300TDI 412000 bornes

Re: DISCO 300TDI 1996 - Boitier direction fuyard

Message non lu par nanard833 »

astuce pour ne pas blesser les joints au remontage de l'arbre.
astuce pour ne pas blesser les joints au remontage de l'arbre.
la pastille de réglage du couple de l'arbre d'entrée sur son poussoir qui vient presser le dos de la crémaillère du piston.
la pastille de réglage du couple de l'arbre d'entrée sur son poussoir qui vient presser le dos de la crémaillère du piston.
pastille en place sur son poussoir
pastille en place sur son poussoir
emplacement de l'ensemble poussoir/pastille, au fond le dos de la crémaillère
emplacement de l'ensemble poussoir/pastille, au fond le dos de la crémaillère
le poussoir vissé en place en face de son repère pris avant dépose. Une petite vis latérale vient le freiner pour l'empêcher de se desserrer
le poussoir vissé en place en face de son repère pris avant dépose. Une petite vis latérale vient le freiner pour l'empêcher de se desserrer
Gratter la botte ne soulage guère quand ça démange à l'intérieur (proverbe chinois)
Avatar du membre
nanard833
Habitué
Messages : 3784
Enregistré le : 10/10/2009 20:18
Localisation : disco 300TDI 412000 bornes

Re: DISCO 300TDI 1996 - Boitier direction fuyard

Message non lu par nanard833 »

Salut,

impeccable plus de jeu plus de fuite et pas de point dur
les quelques traces d'ATF sont due à la purge, toujours difficile de déboiter la durite sur la purge sans en foutre de partout
les quelques traces d'ATF sont due à la purge, toujours difficile de déboiter la durite sur la purge sans en foutre de partout
Aujourd'hui, parallélisme: rien à signaler le disco tire bien droit en lâchant le volant, par contre il me semble qu'il manque un peu d'ouverture et je dois remettre le volant droit :mrgreen:

A+
Gratter la botte ne soulage guère quand ça démange à l'intérieur (proverbe chinois)
Avatar du membre
The Pater
Modérateur
Messages : 12254
Enregistré le : 25/08/2004 8:19
Localisation : 06°27'46"E 45°50'29"N

Re: DISCO 300TDI 1996 - Boitier direction fuyard

Message non lu par The Pater »

nanard833 a écrit : ATTENTION !!! Cette opération ne doit être pratiquée que pour un dépannage d'urgence, et le véhicule sera ensuite confié au professionnel le plus proche dans les plus brefs délais. Un réglage incorrect des organes de direction peut avoir de graves conséquences.


Tu amènes lundi ton disco chez Land Rover ?

:lol:

A+
Ingénieur :
Personne faisant un travail divinatoire de précision basé sur des informations peu fiables données par des personnes peu qualifiées, voire ignorantes.
=>, magicien, devin, sorcier
Avatar du membre
nanard833
Habitué
Messages : 3784
Enregistré le : 10/10/2009 20:18
Localisation : disco 300TDI 412000 bornes

Re: DISCO 300TDI 1996 - Boitier direction fuyard

Message non lu par nanard833 »

nope,

si j'allais quelque part ça ne serait certainement pas chez eux compte tenu des tarifs pratiqués (ils ont suivi les prix des ranges sports…) et du fait que réparation et eux ça fait deux: ici on change tout et on passe à la caisse! :mrgreen:

Je préfèrerai aller chez mon anglais: Mickael Odell établi maintenant dans la zone du circuit du Var, sympa et compétent, tarifs justifiés et…. raisonnables.

Quand à la formule, elle est censée sensibiliser les DIYs qui négligeraient certains aspects liés à la sécurité et pour lesquels il vaut mieux laisser un pro intervenir.

Bon ceci étant dit, en tâtant un soufflet en parfait état d'une rotule de la barre de direction côté roue passager, quelle ne fût pas ma surprise de voir s'échapper une petite volute de fumée voui vous avez bien lu :mrgreen:

Aprés dépose du soufflet:
plus un pet de graisse que de la rouille! et un peu de jeu mais pas excessif pour l'état du truc
plus un pet de graisse que de la rouille! et un peu de jeu mais pas excessif pour l'état du truc
